Сборка компьютера



Корпус не опознан. :)



Иллюстрация 4. Корпус не опознан. :)

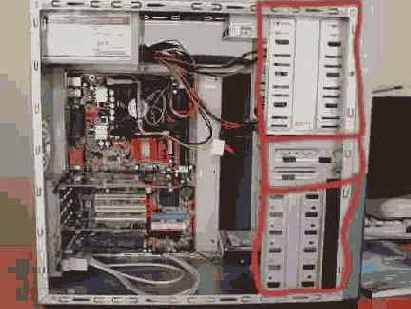

Итак, посмотрим их поочереди. На рисунке 1 нонейм корпус, в котором производитель предусмотрел установочные места для (сверу вниз, обведено красным) 3-х пятидюймовых устройств и трех трехдюймовых. Два посадочных места под трехдюймовые устройства имеют заглушки на лицевой панели, т.е. туда могут быть поставлены устройства типа дисковода, jaz, zip и т.д. Обратите внимание, что на фотографии 1, в третьем сверху пятидюймовом отсеке установлен винчестер. Это вынужденная мера, поскольку расстояния между трехдюймовыми отсеками настолько малы, что два винчестера входят впритык друг к другу и об их охлаждении можно забыть.
На рисунке 2 показан дорогой корпус Сhieftec TA-10BD, полная башня, для файловых серверов. Вес этого корпуса без какой-либо начинки 18 килограмм, железо очень толстое, большое количество слотов, продумана система монтажа винчестеров и их охлаждения. Корпус очень хорош, в нем предусмотрены места для установки 6-ти пятидюймовых устройств, двух трехдюймовых с лицевой панелью и шести винчестеров. Корзины для установки винчестеров снимаются по направляющим (выезжают) внутрь после открытия защелки. Каждая корзина имеет место для установки вентилятора, который охлаждает винчестеры.
На рисунке 3 - InWin 508. Отличный, хорошо спроектированный и изготовленный корпус. Вес 10 килограмм, позиционируется как корпус для ПК универсального назначения. Толстая жесть, места для установки 3-х пятидюймовых устройств, двух трехдюймовых с лицевой панелью и двух винчестеров. Винчестеры, по аналогии с Сhieftec-ом, крепятся в корзине, которая снимается вперед, после выкручивания винта, показанного на рисунке 3 стрелкой.
И на рисунке 4 корпус, который, к моему большому сожалению, опознать не удалось. Корпус также исполнен качественно. Четыре слота для установки пятидюймовых устройств, два для трехдюймовых с лицевой панелью, и 6 для установки винчестеров.
Теперь посмотрим как конфигурируются и подключаются винчестеры и CD-ROMы.
На рисунке 5 показаны разъемы для подключения IDE устройств и дисковода на материнской плате.
