Сборка компьютера

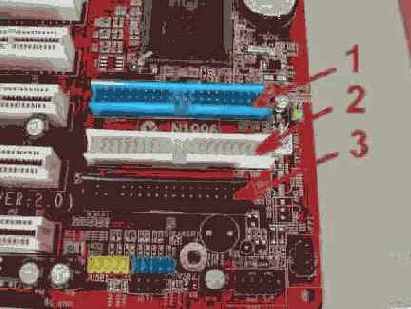

Иллюстрация 5. Порты IDE на материнской плате.



Иллюстрация 5. Порты IDE на материнской плате.



IDE порты, 31КБ

На рисунке цифрой 1 обозначен первый порт для подключения IDE устройств. Первый канал или первичный канал это разные названия этого порта. Практически на всех современных материнских платах этот порт синего цвета, как на рисунке. Цифрой 2 показан вторичный или второй канал (порт). Цифра 3 указывает на порт для подключения дисковода. Если порты не отличаются по цвету, то на материнской плате обязательно нанесена маркировка (IDE1, IDE2).
Теперь о самих устройствах.

Каждый из винчестеров или CD-ROMов может быть Мастером (Master) или Подчиненным (Slave). Есть возможность не назначать устройству жестко Мастер/Слейв, а установить Cable Select. В этом случае, при подключении шлейфом устройства сами "решат" кто из них Мастер, а кто Слейв. Это произойдет за счет подключения устройства к тому или иному разъему на шлейфе. Параметр Мастер/Слейв/Выбор_Шлейфом задается при помощи установки джампера (переключателя из перемычки и штырьков).
