Сборка компьютера

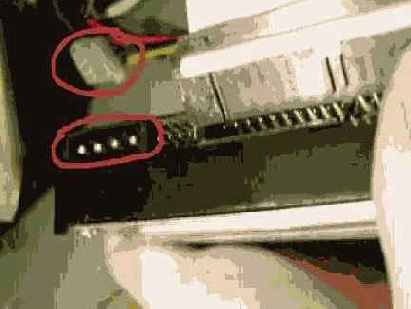

Иллюстрация 5. Разъем и колодка шины питания винчестера.



Иллюстрация 5. Разъем и колодка шины питания винчестера.



Разъем и колодка, 31КБ

Колодка, к сожалению, далековато от разъема. Когда вы будете подключать питание, то обратите внимание, что и разъем и колодка имеют два срезанных угла, так что не правильно включить питание вы не сможете. Если колодка не входит в разъем, то не надо заталкивать ее туда со всей силы, а проверьте, совмещены ли срезанные углы. Единственное устройство, к которому можно подключить питание не правильно и этим сжечь его - дисковод. Его колодка питания меньше по размеру, чем колодка винчестера или CD-ROMа, а на самом дисководе разъем, можно сказать, отсутствует (одни штыри). Поэтому, приложив определенное усилие, колодка может быть одета "вверх ногами". При включении питания, если колодка одета не правильно, вместо +5 Вольт будет подано +12. Также 1-е гнездо колодки может быть смещено влево или вправо на один или несколько штырей. Это может привести к тому, что на контакт, где должна быть "масса" будет подано +12 Вольт. При таком наплевательском отношении к себе дисковод может "умереть", а может просто сработать защита в блоке питания, раз на раз не приходится. Поэтому обращайте пристальное внимание на колодку и штыри при подключении питания к дисководу. Колодка и штыри дисковода показаны на рисунке 6.
