Сборка компьютера



Коннекторы.

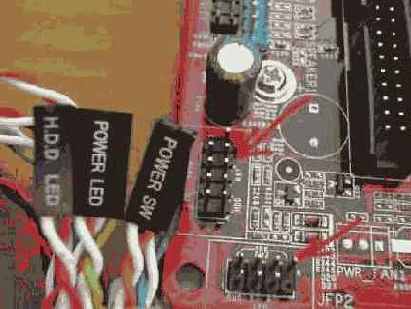

Иллюстрация 7. Коннекторы.


При подключении соблюдайте полярность. Цветной провод - всегда должен быть подключен к плюсу. Черный или белый - к минусу. Самое оптимальное - посмотреть какие индикаторы куда подключаются в руководстве к материнской плате. Если руководства нет или его влом открывать :), то ориентируйтесь по надписям на материнской плате. На рисунке 7 каждый коннектор подписан, что значительно облегчает их подключение. Если коннекторы не подписаны, то посмотрите на лицевой панели какая пара куда подпаяна. Исходя из этого подключайте. В принципе, не правильное подключение не приведет к печальным последствиям при включении питания. Но и хорошего в этом ни чего нет. Поэтому, после первого включения питания, обратите внимание на то, все ли индикаторы функционируют. Если нет, то убедитесь, что все подключено правильно и при необходимости переподключите.
Я всегда при сборке компьютера предпочитаю подключать индикаторы до установки закрепленной на шасси материнской платы в корпус. На мой взгляд, это удобнее. Если материнская плата крепится к корпусу, то я сначала подключаю индикаторы, а потом устанавливаю плату в корпус.
После того, как индикаторы подключены, материнскую плату на панели нужно установить в корпус. Вероятнее всего, в корпусе не выломаны заглушки, закрывающие отверстия для портов, клавиатуры и звука. На рисунке 7 показана примерка материнской платы перед креплением в корпусе.
