Подключение внешних устройств

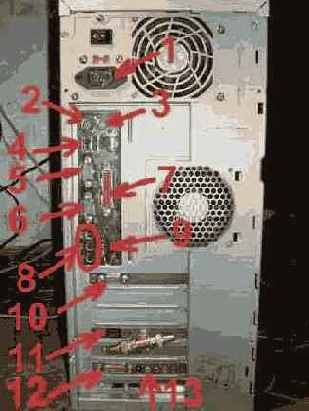

На рисунке 1 показаны разъемы для подключения основных внешних устройств.


Рисунок 1. Разъемы.

По порядку.

  • разъем для подключения шнура питания 220V.
  • разъем PS\2 для подключения клавиатуры. Он, как правило, фиолетого цвета. Если клавиатура USB, то она подключается к одному из разъемов 4.

  • разъем PS\2 для подключения мыши. он, как правило, зеленого цвета. Если мышь USB, то она подключается к одному из разъемов 4.

  • разъем USB для подключения сканера, принтера, мыши, модема, клавиатуры, тюнера и т.д.

  • разъем COM1 для подключения мыши, модема и т.д.

  • разъем COM2 для подключения мыши, модема и т.д.

  • разъем LPT для подключения принтера.

  • разъем COM1 для подключения мыши, модема и т.д.

  • гнезда для подключения колонок, микрофона и линейного выхода, если звук интегрирован на материнской плате. На фото заглушки не выломаны, т.к. интегрированного звука нет.

  • разъем для подключения джойстика, если звук интегрирован на материнской плате. На фото заглушки не выломаны, т.к. интегрированного звука нет.

  • разъем для подключения монитора.

  • разъем для подключения сетевого кабеля (локальная сеть).

  • разъем для подключения джойстика на отдельной звуковой карте, а не на интегрированной.

  • то же, что и 8 только на отдельной звуковой карте, а не на интегрированной.

  • Все разъемы имеют защиту от неправильного подключения. Не нужно прикладывать силу, чтобы воткнуть кабель в разъем. Если вилка не входит, то проверьте, правильно ли она сориентирована.
